المواصفات الفنية
النطاق الاختياري لمقياس الضغط الكبير: 16、25、40MPa
طول الأنبوب المطاطي الاختياري: 500~3000mm
نموذج المجمع القابل للشحن: NXQ- */*-ح
الرمز

تعد مجموعة الشحن CQJ أداة متخصصة للشحن والتجديد والتصحيح والتحقق من ضغط الشحن للمراكم في الأنظمة الهيدروليكية.

التعريفات والوظائف الأساسية
يتم استخدام مجموعة الشحن CQJ بشكل أساسي للعمليات التالية على المراكم:
1. الشحن: إدخال النيتروجين أو الهواء إلى المجمع لتحقيق تخزين الطاقة.
2. تجديد/تصحيح الضغط: تجديد أو ضبط ضغط الغاز داخل المجمع وفقًا لمتطلبات النظام لضمان التشغيل المستقر للنظام الهيدروليكي.
3. فحص الضغط: مراقبة ضغط الغاز داخل المركم في الوقت الحقيقي باستخدام مقياس الضغط المرفق.
الميزات الهيكلية
تمتلك مجموعة الشحن CQJ عادةً الخصائص الفيزيائية التالية:
1. الهيكل المدمج: صغير الحجم وسهل التشغيل بالقرب من الآلات أو في الأماكن الضيقة.
2. مقاومة الضغط العالي: مصممة خصيصًا للأنظمة الهيدروليكية، قادرة على تحمل ضغوط العمل حتى 10MPa، 20MPa، 35MPa، أو حتى أعلى.
3. مقاومة الصدمات: غلاف قوي، مقاوم للصدمات والاهتزازات في بيئة العمل.
4. آمنة وموثوقة: سهلة التشغيل، وعادة ما تكون مجهزة بصمام مضاد للتدفق العكسي أو صمام عادم لمنع تسرب الغاز.
يمكننا التصميم والتطوير وفقًا لاحتياجات عملائنا لتلبية متطلبات العملاء المختلفين.
المواصفات الفنية
النطاق الاختياري لمقياس الضغط الكبير: 16、25、40MPa
طول الأنبوب المطاطي الاختياري: 500~3000mm
نموذج المجمع القابل للشحن: NXQ- */*-ح
الرمز

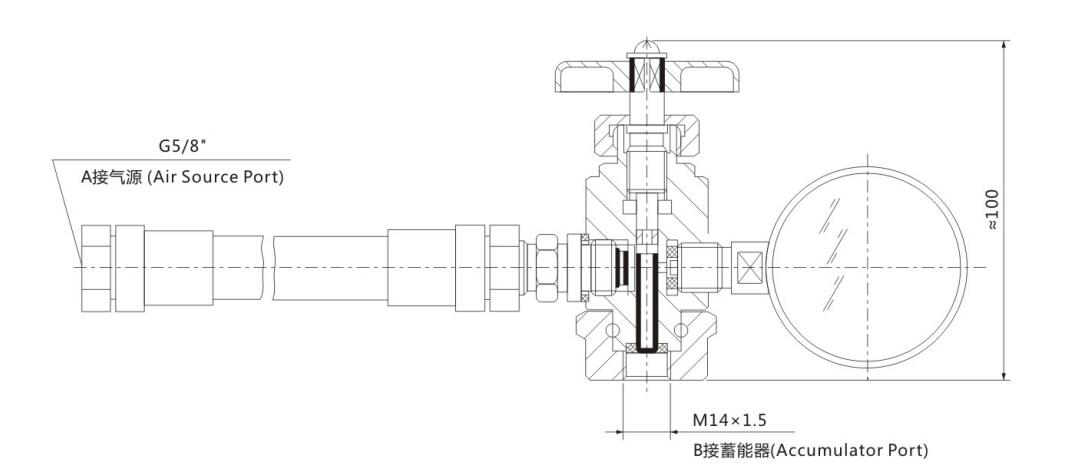

البعد الشامل
| نموذج | الضغط الاسمي (ميجا باسكال) | مع حجم المفصل المجمع | نوع المجمع المركب (MPa) | المسافة المقطوعة لمقياس الضغط (MPa) | دقة مقياس الضغط | مواصفات خرطوم القطر الداخلي. طبقة | طول مواصفات الخرطوم (مم) |
| CQJ-16 | 16 | م14×1.5 | 10 | 0 ~ 16 | 1.5 الرتبة | Φ6×2 | 1000 ~ 3000 |
| CQJ-25 | 25 | م14×1.5 | 20 | 0~25 | 1.5 الرتبة | Φ6×2 | 1000 ~ 3000 |
| CQJ-40 | 40 | م14×1.5 | 31.5 | 0~40 | 1.5 الرتبة | Φ6×2 | 1000 ~ 3000 |
