تراكم المكبس

التعريف الأساسي والهيكل
ينتمي مجمع المكبس إلى فئة البطاريات المعزولة هيدروليكيًا. ويتكون بشكل رئيسي من المكونات التالية:
1. الهيكل الرئيسي: يتضمن الأسطوانة (غرفة الزيت)، والمكبس، وغرفة الغاز، والأغطية الطرفية. يقع المكبس داخل الاسطوانة، ويفصل غرفة السائل الهيدروليكي (الجزء السفلي) عن غرفة الغاز (الجزء العلوي).
2. نظام الختم: يتم تركيب موانع تسرب عالية الدقة على جانبي المكبس لمنع تسرب الغاز إلى السائل الهيدروليكي، وبالتالي الحفاظ على نظافة السائل الهيدروليكي.
3. صمامات التحكم: مجهزة عادةً بصمام الشحن المسبق وصمام الفحص لشحن الغاز المضغوط والتحكم في تدفق السائل الهيدروليكي.

مبدأ العمل
تشبه عملية عمل مجمع المكبس عملية "الزنبرك" العملاق:
1. مرحلة تخزين الطاقة: عندما يزيد الضغط في النظام الهيدروليكي (أعلى من ضغط الغاز قبل الشحن)، يدخل السائل الهيدروليكي إلى المجمع من خلال صمام عدم الرجوع، مما يدفع المكبس إلى الأعلى ويضغط الغاز في الجزء العلوي. ومع انخفاض حجم الغاز، يتم تخزين الطاقة.
2. مرحلة إطلاق الطاقة: عندما يحتاج النظام إلى طاقة هيدروليكية إضافية (انخفاض الضغط)، يتمدد الغاز المضغوط بسرعة، مما يدفع المكبس إلى الأسفل. تعمل حركة المكبس للأسفل على إجبار السائل الهيدروليكي على العودة إلى النظام، مما يؤدي إلى إطلاق الطاقة.

ملاحظة الطلب
1. على سبيل المثال: الضغط الاسمي: 31.5MPa. القطر الداخلي للهيكل (مم): 180 مم، الحجم الاسمي: 20 لتر، المنفذ الهيدروليكي: ملولب؛ نوع خيط الغطاء النهائي: ذكر، متوسط: زيت هيدروليكي؛ رمز النموذج النموذجي لمراكم المكبس سيكون: HXQ-A-20/31.5-L-Y-180.
2. بالنسبة للمتطلبات الخاصة لمراكم المكبس، يرجى الاتصال بنا.
3. نحن نحتفظ بالحق في مراجعة التصميم.

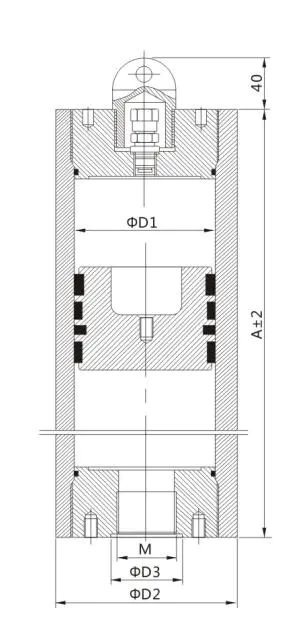

رمز النموذج والحجم

	رمز النموذج	الحجم الاسمي (لتر)	ΦD1 (مم)	ΦD2 (مم)	أ (مم)	ضغط التشغيل المسموح به (MPa)	ΦD3 (مم)	M	الوزن (كجم)
	HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31.5	35	م27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	م27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	م27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	م42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	م42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	م42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	م42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	م42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	م42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	م48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	م48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	م48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	م60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	م60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	م60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	م60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	م60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	م60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	م72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	م72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	م72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	م72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	م72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	م72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	م72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	م72×2	900
