المثانة المجمعة من سلسلة NXQ

تُعد المثانة المجمعة من سلسلة NXQ عنصرًا مهمًا لتخزين الطاقة في الأنظمة الهيدروليكية، وهي مسؤولة بشكل أساسي عن امتصاص تقلبات الطاقة وإطلاق الطاقة لتسهيل تشغيل النظام.

طلب عرض أسعار >

سابقV：لا منتج سابق لاحق：المثانة من النوع PED

الوظائف الرئيسية
1. تخزين الطاقة: عندما تضغط المضخة الهيدروليكية على النظام، تتشوه المثانة المجمعة، مما يؤدي إلى ضغط النيتروجين الداخلي (أو أي غاز مضغوط آخر) لتخزين الطاقة.
2. تثبيت الضغط: عندما ينخفض ضغط النظام، ترتد المثانة المركمة، مما يؤدي إلى إطلاق الغاز المضغوط لتجديد الزيت الهيدروليكي والحفاظ على ضغط النظام بالقرب من القيمة المحددة.
3. تعويض السعة: يعوض تغيرات الحجم الناتجة عن حركة المكونات مثل الأنابيب وقضبان المكبس في النظام.
4. امتصاص النبض: في الأنظمة الهيدروليكية، يؤدي فتح أو إغلاق صمامات الملف اللولبي إلى توليد صدمات لحظية (نبضات). تمتص المثانة المجمعة هذه الصدمات بشكل فعال، مما يؤدي إلى حماية مكونات النظام.

وسط العمل:
1. داخل المثانة المجمعة: عادةً ما تكون مملوءة بالنيتروجين (N2)، وأحيانًا بغازات خاملة أخرى.
2. خارج المثانة المجمعة: مملوءة بالزيت الهيدروليكي (Y)، أو المستحلب (R)، أو الماء-جليكول (EG)، إلخ.
3. المواد: الغلاف الخارجي مصنوع عادة من الفولاذ 20#، 35CrMo، أو الفولاذ المقاوم للصدأ 316L. يتكون جسم المثانة المجمع عادةً من مطاط عالي القوة ومقاوم للزيت، ويتميز بمقاومة الزيت، ومقاومة الأحماض والقلويات، ومقاومة الحرارة، والحد الأدنى من التشوه.
4. المعايير: يتوافق مع معيار HG2331 (المعيار الأوروبي) وينطبق على معايير مثل GB/T 20663-2017.

النماذج والهياكل المشتركة:
تتضمن هذه السلسلة نماذج مختلفة بسعات مختلفة (من 0.4 لتر إلى 200 لتر). تتضمن الهياكل الشائعة النوع A (منفذ صغير) والنوع AB (منفذ كبير). تشتمل طرق التوصيل على فلنجة (F) وملولبة (L). تتضمن تسميات النماذج عادةً معلومات مثل السعة والضغط المقدر وطريقة الاتصال.

المنتج
الوصف

يمكننا التصميم والتطوير وفقًا لاحتياجات عملائنا لتلبية متطلبات العملاء المختلفين.

تسميات النماذج

1. حجم المثانة: 0.4-100 لتر
2. الطول الأقصى: 74-1880 ملم
3. نوع الهيكل: نوع

مواصفات المنتج

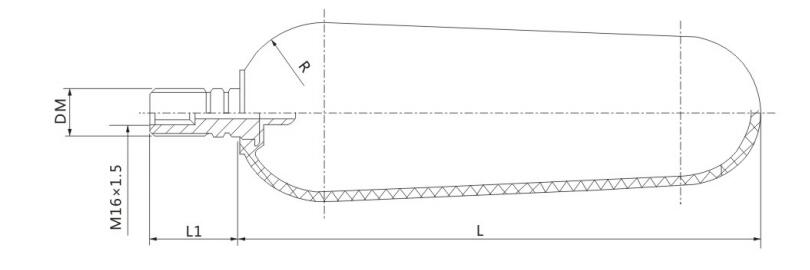

البعد الشامل

1. جدول معلمات المثانة المجمعة من سلسلة NXQ

سلسلة (Φ)	الحجم (لتر)	مارك ألماني	لتر (مم)	L2 (مم)	ص (مم)
89	0.4	م24×1.5	74	44	38.5
89	0.63	م24×1.5	144	44	38.5
89	1	م24×1.5	250	44	38.5
114	1	م24×1.5	150	44	49
152	1.6	م30×1.5	144	49	66
152	2.5	م30×1.5	206	49	66
152	4	م30×1.5	312	49	66
152	6.3	م30×1.5	486	49	66
219	10	م30×1.5	365	60	95
219	16	م30×1.5	569	60	95
219	20	م30×1.5	700	60	95
219	25	م30×1.5	877	60	95
219	32	م30×1.5	1110	60	95
219	40	م30×1.5	1405	60	95
219	50	م30×1.5	1735	60	95

2. جدول معلمات المثانة المجمعة من سلسلة NXQ

سلسلة (Φ)	الحجم (لتر)	مارك ألماني	لتر (مم)	L2 (مم)	ص (مم)
299	20	م30×1.5	380	70	131
299	25	م30×1.5	470	70	131
299	40	م30×1.5	740	70	131
299	50	م30×1.5	950	70	131
299	63	م30×1.5	1180	70	131
299	80	م30×1.5	1480	70	131
299	100	م30×1.5	1880	70	131
299	150	م30×1.5	2815	70	131
