  • المثانة من النوع PED
المثانة التراكمية

المثانة من النوع PED

تشير المثانات المجمعة من النوع PED إلى المثانات المطاطية الداخلية (الأكياس) للمراكم الهيدروليكية التي تتوافق مع التوجيه الأوروبي لمعدات الضغط (PED). يتم استخدام هذه المجمعات من نوع المثانة بشكل شائع لتخزين وإطلاق الطاقة في الأنظمة الهيدروليكية، وهي مناسبة بشكل خاص لأسواق الاتحاد الأوروبي والمنطقة الاقتصادية الأوروبية.

اطلب السعر >
  • المثانة من النوع PED
السابق:المثانة المجمعة من سلسلة NXQالتالي:لا يوجد منتج تالٍ

التعريف الأساسي

تعتبر المثانة المركمة من النوع PED مكونًا هيدروليكيًا يتوافق مع معايير السلامة لتوجيهات الاتحاد الأوروبي PED 2014/68/EU. يتكون هيكلها الرئيسي من غلاف خارجي فولاذي ومثانة داخلية (كيس) مصنوعة من مطاط النتريل (NBR) أو مادة مطاطية أخرى. تمتلئ المثانة بالنيتروجين المضغوط مسبقًا ومن الخارج بالزيت الهيدروليكي. يقوم بتخزين الطاقة من خلال التشوه المرن للمثانة.


الخصائص الرئيسية

1. السلامة والامتثال العاليان: يجب أن تخضع المثانات المجمعة من نوع PED لتقييمات تأهيل صارمة لضمان السلامة والموثوقية في بيئات التشغيل عالية الضغط. تحمل المنتجات عادةً علامة CE.

2. الأشكال الهيكلية: تنقسم بشكل أساسي إلى شكلين هيكليين: النوع A (تجويف صغير) والنوع AB (تجويف كبير). النوع A مناسب لأقطار أنابيب الزيت الهيدروليكي الأصغر، بينما النوع AB مناسب لأقطار أنابيب الزيت الهيدروليكي الأكبر.

3. درجة حرارة متوسطة وقابلة للتطبيق: مناسبة للوسائط مثل الزيت الهيدروليكي، المستحلبات، والمياه الصناعية. يتراوح نطاق درجة حرارة التشغيل عادةً بين -20 درجة مئوية و93 درجة مئوية.


سيناريوهات التطبيق

تُستخدم المثانات المجمعة من نوع PED على نطاق واسع في الأنظمة الهيدروليكية، والأنظمة الهوائية، وأنظمة تخزين الطاقة، وأنظمة تعليق المركبات. تعمل على عزل نبضات الضغط في الأنظمة الهيدروليكية بشكل فعال، وتمنع الصدمات الهيدروليكية، وتحافظ على توازن ضغط النظام، وتعوض عن تسرب السعة.


توصيات الاختيار

عند شراء مثانة مركمة من نوع PED، ينبغي عمومًا مراعاة المعلمات التالية:

1. الحجم الاسمي: من 0.4 لتر إلى 250 لتر.

2. الضغط الاسمي: متوفر عادة في 10MPa، 20MPa، و31.5MPa (330bar).

3. طريقة التوصيل: تتضمن التوصيلات الملولبة (NPT, SAE) ووصلات الحافة (G, F).

المنتج
الوصف

يمكننا التصميم والتطوير وفقًا لاحتياجات عملائنا لتلبية متطلبات مختلف العملاء.

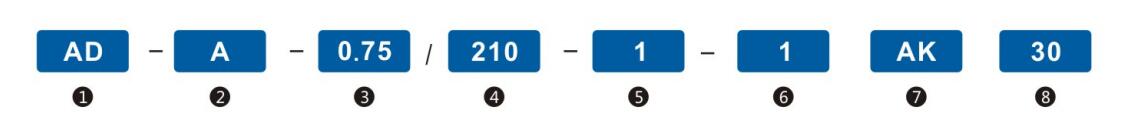

1. رمز السلسلة:

مراكم الحجاب الحاجز الملحومة

2. البناء:

أ-قابلة لإعادة الشحن (M28X1.5)

ب--مغلق تمامًا¹

3. الحجم الاسمي (L)

4. ضغط العمل المسموح به (بار)

5. مادة شل:

1-الفولاذ الكربوني

6. رمز مادة الحجاب الحاجز:

1-مطاط النتريل بوتادين (NBR)

2- مطاط النتريل بوتادين المهدرج (HNBR)²

3--مطاط إيزوبوتيلين إيزوبرين (IIR)²

7--مطاط الإبيكلوروهيدرين (ECO)²

7. اتصال قياسي بالجانب السائل AK أو AB³

8. ضغط الشحن المسبق بالنيتروجين عند 20 درجة مئوية (بار)¹

ملحوظة:

(1) فقط للطلبات المجمعة من النوع A والنوع B ；

(2) فقط للطلبات بالجملة؛

(3) تتطلب الموصلات غير القياسية استشارة منفصلة؛

يستخدم مجمع الغشاء الملحوم غلاف ختم فولاذي، وله نوعان وفقًا لجانب الغاز: قابل لإعادة الشحن ومختوم تمامًا.

المواصفات الفنية للمنتج

سلسلة المواصفات L R م1 L1 م2 H الوزن (كجم) وزن المنتج 50 رأس (كجم)
معيار اليورو E4L 240 73 22-7/8 54 1/2 2.8 0.505
معيار اليورو E5L 310 73 54 2.8 0.56
معيار اليورو E6L 360 73 54 2.8 0.58
معيار اليورو 114/1.5 لتر 200 49 54 2 0.34
معيار اليورو 114/2.5 لتر 320 49 54 2 0.48
معيار اليورو 114/4 لتر 380 49 54 2 0.54
معيار اليورو 114/6 لتر 660 49 54 2 0.75
معيار اليورو D12L 410 101 60 3 1.18 2.02
معيار اليورو D15L 457 101 60 3 1.23 2.07
معيار اليورو D20L 612 101 60 3 1.58 2.42
معيار اليورو د24.5 لتر 735-750 101 60 3 1.7 2.54
معيار اليورو D32L 1000 101 60 3 2.5 3.34
معيار اليورو D35L 1060 101 60 3 2.7 3.54
معيار اليورو D40L 1230 101 60 3 2.9 3.74
معيار اليورو D42L 1258 101 60 3 2.9 3.74
معيار اليورو D50L 1538 101 60 3 3.5 4.34
معيار اليورو D53L 1600 101 60 3 3.7 4.54
